제품소개 기타(내진앙카, 내진스토퍼, 지진분리이음)

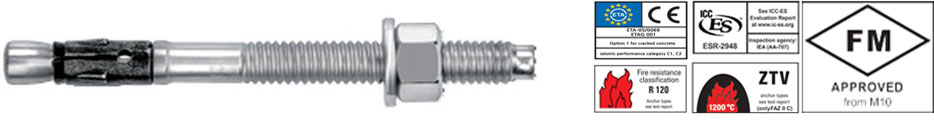

SIT WEDGE ANCHOR

내진 앙카볼트

제품특징

  • - 균열 및 비균열 콘크리트에 대한 유럽기술인증(ETA)
  • - 균열 및 비균열 콘크리트에 대한 ICC-ES 평가 보고서(지진관련)
  • - 콘크리트 C12/C15 및 밀도가 높은 자연석에 적합
  • - 유럽 기술 승인(ETA)에 의해서 독립적으로 관리 및 확인된 제품 특성
  • - 독립적인 외부기관의 테스트에 따라 입증된 화재 저항 등급
  • - 최적화된 확정 클립은 균일한 하중의 분배를 보장하여 가장 좁은 간격과 가장 짧은 모서리 거리를 가능하게 한다.
설명서
제품명 제품번호 EA/박스 천공직경 천공깊이 유효 삽입 깊이 앵커길이 피 부착재 최대 두께 나사선 길이 너트폭 토오크 값
FAZⅡ 10/10 94981 50 10 85 60 95 10 M10×53 17 45
FAZⅡ 10/20 94982 25 10 95 60 105 20 M10×63 17 45
FAZⅡ 10/30 94983 25 10 105 60 115 30 M10×73 17 45
FAZⅡ 10/50 94984 20 10 125 60 135 50 M10×93 17 45
FAZⅡ 10/80 94985 20 10 155 60 165 80 M10×123 17 45
FAZⅡ 10/100 94986 20 10 175 60 185 100 M10×143 17 45
FAZⅡ 10/160 503252 20 10 235 60 245 160 M10×193 17 45
FAZⅡ 12/10 95419 20 12 100 70 110 10 M12×61 19 60
FAZⅡ 12/20 95420 20 12 110 70 120 20 M12×71 19 60
FAZⅡ 12/30 95421 20 12 120 70 130 30 M12×81 19 60
FAZⅡ 12/50 95446 20 12 150 70 150 50 M12×101 19 60
FAZⅡ 12/80 95454 20 12 170 70 180 80 M12×131 19 60
FAZⅡ 12/100 95470 20 12 190 70 200 100 M12×151 19 60
FAZⅡ 12/160 503253 20 12 250 70 260 160 M12×186 19 60
FAZⅡ 12/200 95605 20 12 290 70 300 200 M12×186 19 60
FAZⅡ 16/25 95836 10 16 358 85 148 25 M16×84 24 110
FAZⅡ 16/50 95864 10 16 160 85 173 50 M16×109 24 110
FAZⅡ 16/100 95865 10 16 210 85 223 100 M16×159 24 110
FAZⅡ 16/160 503254 10 16 270 85 283 160 M16×189 24 110
FAZⅡ 16/200 95967 10 16 310 85 323 200 M16×189 24 110
FAZⅡ 16/250 95968 10 16 360 85 373 260 M16×100 24 110
FAZⅡ 16/300 96188 10 16 410 85 423 300 M16×100 24 110

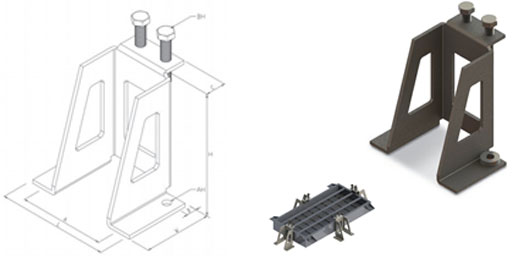

SIT SERIES

내진 스토퍼

제품특징

  • 재질강철, 네오프랜 고무
  • 마감아연도금 강판
  • - 장비와 스토퍼의 간격은 약 5~6mm유지
  • - 네오프렌 패드
  • - 베이스 바디
  • * 지진 발생 시 지진하중에 대해 장비의 과도한 변위가 발생하지 않도록 제한한다.
설명서
모델명 최대허용하중 치수(mm)
kg-f L W A B C AH(EA) BH(EA) H
SIT -500 500 250 145 200 20 55 M16(2) M20(2) 260

*허용공차 ±5

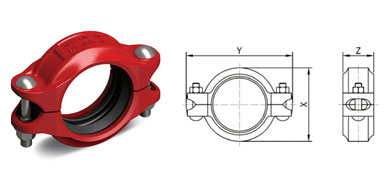

SIT FLEXIBLE COUPLING

유동식그루브조인트

제품특징

  • 하우징덕타일(ASTM A536)
  • 볼트, 너트ASTM A183
  • 가스켓EPDM
  • 도장방식에폭시(적색, 회색)
  • 사용용도소화배관 및 위생 · 공조배관
  • 특징신축, 팽창, 진동 등을 흡수하는 역할

유동식 조인트(지진분리이음)는 조인트에서 배관, 기계, 펌프 및 기타 배관자재 연결 시 발생할 수 있는 신축, 충격, 팽창, 휨, 굽힘, 또는 지진시 발생하는 진동에 의한 파손을 일정수준 배관의 손상을 최소화 하며 배관의 축 방향, 회전 및 각도변화가 가능한 제품입니다.

  • 제품1
Norminal Size Pipe O.D. Working Pressure Bolt Size Dimensions(X) Dimensions(Y) Dimensions(Z)
mm In. mm In. PSI Mpa No-Size mm mm In. mm In. mm In.
25 1 33.7 1.327 500 3.45 2-M10×45 58 2.283 100 3.937 44 1.732
32 1 1/4 42.4 1.669 500 3.45 2-M10×45 67 2.638 107 4.213 44 1.732
40 1 1/2 48.3 1.9 500 3.45 2-M10×45 72 2.835 111 4.37 44 1.732
50 2 60.3 2.372 500 3.45 2-M10×55 85 3.346 124 4.882 44 1.732
65 2 2/1 76.1 76.1 500 3.45 2-M10×55 102 4.016 124 5.591 45 1.772
80 3 88.9 3.5 500 3.45 2-M12×60 116 4.567 165 5.591 45 1.772
100 4 114.3 4.5 500 2.07 2-M12×65 141 5.551 190 7.48 49 1.929
125 5 139.7 5.5 300 2.07 2-M12×75 167 6.575 218 8.583 49 1.929
150 6 165.1 6.5 300 2.07 2-M12×75 192 7.559 245 9.646 50 1.929
200 8 216.3 8.625 300 2.07 2-M16×85 250 9.843 316 12.441 59 2.323
250 10 267.4 10.75 300 2.07 2-M22×130 307 12.087 388 15.276 65 2.559
300 12 318.5 12.75 300 2.07 2-M22×165 360 14.173 450 17.717 65 2.559

*허용공차 ±5
